incubus, ты прозвони кабели эти, со стороны магнитолы и со стороны камеры... Возможно, что у тебя такая же схема, как и для камеры с коробочкой-реле. На стороне магнитолы +12В подключаешь, а на стороне камеры нужно замкнуть два провода, чтобы подалось питание на камеру. Возьми мультиметр и прозвони, иголочкой в 4-хпиновый разъем подключаясь. Все будет ясно.
Спасибо Алексей! Я тоже склонился к данному варианту подключения.Цитата:
Сообщение от Алексей7
Но на всякий случай еще китайцам отписал, мануал попросил.
Вот что-что, а мануал лучше держать для справки.... китайский... а реально проверить проводки. т.к. мануалы часто совсем не соответствуют реальности. из-за "старости" в том числе, один раз сделали и все...Цитата:
Сообщение от incubus
Прозвонил:Цитата:
Сообщение от Алексей7
http://www.passat-club.ru/forum/atta...chmentid=27596
Странная схемка получается, на два пина вообще ничего не идет :)
Ну по идее один из 3 или 4 должен быть на №2 замкнут, это земля. А второй идти на черный провод со стороны камеры.Цитата:
Сообщение от incubus
Ну, китайцы дают!Цитата:
Сообщение от incubus
Я не как не разберу. У меня проще с коробочкой было ну здесь не понятно:crazy:
Вот художник из меня конечно не очень:lol:
Попробуй так: возьми крону 9 В или аккумулятор от шуруповёрта подсоедини два провода со стороны камеры + и -. И прозвони начало где тюльпан с маленьким разъёмом. Может там что хитрое такое!:
Написал werter100у в личку : "+12 от камеры присоединять к проводу BACK т.е. необходимо снять изоляцию где-то по середине него? а то он получается как на схеме указывали идёт от разъема в TIDe до KAN коробочки!!!"Цитата:
Сообщение от werter100
Он мне ответил: "Не знаю сработает так как ты говоришь или нет но я тебе советую не трогать провод BACK, +12в лучше взять от желтого провода".
Не понимаю!!!:shock: Там ещё один провод BACK?
Я протенул провод +12 без помех к девайсу, включил в настройках "Back Deteck" так оно вроде называется, сунул разъем от камеры в "CAM IN" что мне дальше делать не знаю куда бросить эти +12 В:bow::bow::bow:
Он протянул +12 от заднего хода ко входу BACK вместо штатного провода из CAN коробочки, как я понимаю. Т.е. включение задней передачи просто не определялось. И он его сам подвел на вход магнитолы.
Еще раз говорю, проверьте, что на проводке BACK за напряжение при включении-выключении задней передачи, тогда и понятно, что делать, будет.
Вот сходил в гараж сфоткал провода. Как видно я на желтый провод посадил + на чёрный - для камеры. Есть там оранжевый он называется: внешний кабель управления усилителем либо внешний кабель управления или внешнее управление чёрт его знает.
Этот не как не связан с камерой?
Алексей7, спасибо за совет завтра найду вольтметр померю, вот только наверное придется изоляцию снимать для этого!?
насчет внешнего управления не знаю, честно.
А померить можно на разъемах, там с обратной стороны можно тонкую иголку или кусок провода вставить и подключиться.
Сегодня попробовал подать напряжение и протестировать разъем который идет на камеру, вот что вышло:
http://www.passat-club.ru/forum/atta...chmentid=27612
Выходит, что блоки А и В, понижают напряжение до 3.3V
У тебя оба черных провода питания подключены к земле? Т.е. между собой прозваниваются? Преобразователь питания если есть, то стоит в "В". По идее это вообще-то просто корпуса для коммутации проводов... Странно, что там в 3.3 преобразовывается. Не думал я о таком.Цитата:
Сообщение от incubus
Сам порядком удивлен! Напряжение и на А и на В подавал, эффект одинаковый.Цитата:
Сообщение от Алексей7
Масса на черных проводах и на экране видео общая.
Китайцы космические технологии осваивают :D
incubus, напиши, как магнитола пашет без глюков? Как mp3 , радио, видео?
Пока ставил только для проверки, потом RNS510 вернул на место, сегодня-завтра если время будет, буду проводку камеры перетягивать + надо реле от фонарей заднего хода запитать и питание в багажнике найти, разъем от TV антенны тот что у меня стоял не подошел, надо менять, провод микрофона протянуть, в бардачок USB и iPod провода вывести.Цитата:
Сообщение от Sam
Единственно, что заметил - когда вставляешь ключ AS7609 включается, когда заводишь продолжает работать но экран гаснет...... и не включается :) Если сразу заводишь, все нормально. Экран хороший, но слишком уж глянцевый, бликует.
про SD карту...
походу моя проблема с картой вызвана хреновым контактом между картой и слотом под нее.
когда налепил на карту наклейку, что бы карта стала толще, карта опять стала определяться....
погляжу как пойдет дело дальше, может быть разберу голову и подогну контакты в слоте.
Алексей, спасибо за советы.
А вот еще китайчатина что подкинула
http://viewitem.eim.ebay.ru/T6511G_C...613856545/item
Даже парктроник выводит на экран, о как.
Это МТ6505. А парктроник - уже устарело :) AS7608 прекрасно выводит и парктроник, и климат. Вот товарищ установил на Тиг 2010 года:Цитата:
Сообщение от Capo regime
http://photofile.ru/users/shpuntikk/3841726/?mode=large
Алексей7 вставил иголку насквозь синего провода BACK замерил мультиметром между ним и черным проводом "-" и при включенном зажигании и включенной задней передачи нечего 0,64 В и завёл двигатель тоже самое!Цитата:
Сообщение от Алексей7
Сообщение добавлено в 19:56, предыдущее сообщение было в 19:49
У AS7608 тоже Win CE 6.0.Цитата:
Сообщение от Алексей7
значит есть повод написать китайцам о детектировании сигнала задней передачиЦитата:
Сообщение от Мих@ил
У новой да, я же писал об этом. У моей СЕ5.0, но для машин до 2008года включительно она.Цитата:
Сообщение от Мих@ил
Написал Анне по поводу проблем с камерой.
Завтра посмотрю, что она ответит.
Комрады доброго всем вечера!:beer:
Есть среди нас башковитые по навигациям?:lam:
Задал вопрос на форуме 4pna.com а то прямо загорелось мне в очередной раз:crazy:
http://4pna.com/showthread.php?p=893...ed=1#post89376
Может здесь кто подскажет:znaika:
Михаил, на счет индексации не в курсе. А вот тут видел продают лицензионный Навител 3-2-6 как раз под нашу магнитолу. Недавно видел ломанный навител в работе на WinCE 5, мне понравилось, возможно со временем куплю у них, так как под нашу WinCE 6-0 сломать не могут.
КУпил два антенных переходника
1- http://www.mva-group.ru/products/acv/1147/12690
2- Signat SMK447230165 В салоне РУСЛАН одноочковый (такой же как у Алексея)
Проблема в том, что ни один не подходит полностью к штатному разъему джетты

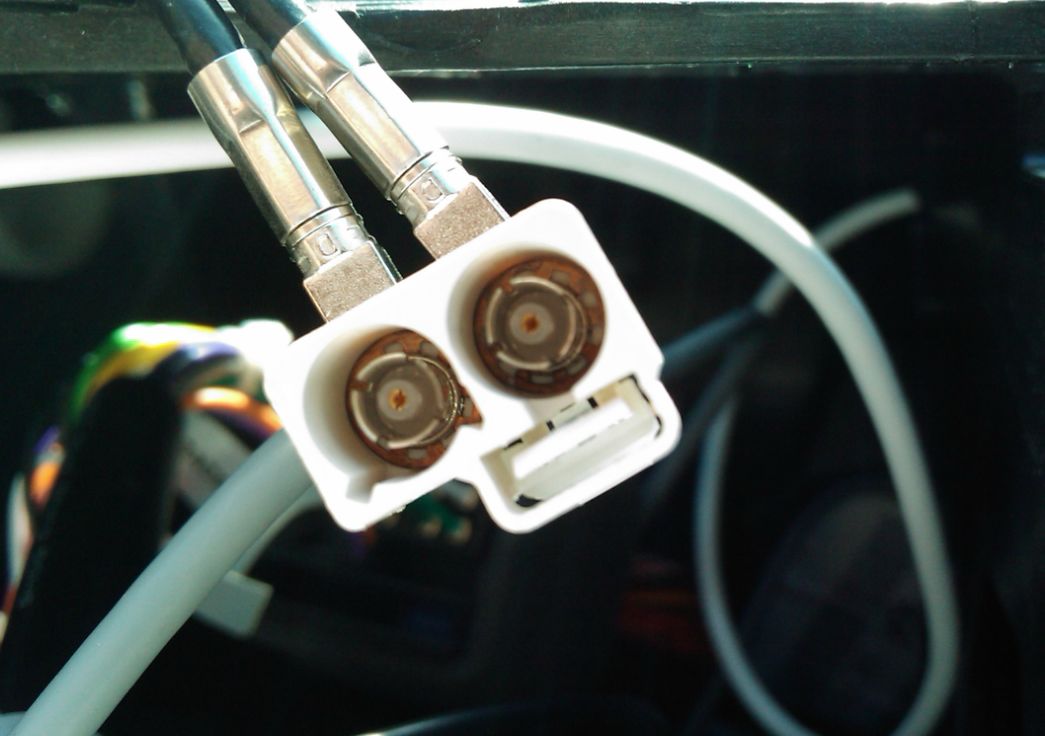

Штатный разъем - http://clip2net.com/clip/m22122/1280...-clip-71kb.jpg
Китайский который шел с магнитолой тоже не подходил, пришлось разобрать корпус одного разъема.
А не подходят они пазами которые есть на этих разъемах. Вотнуть не проблема, разобрав разъемы переходников, но как не перепутать какой куда должен вставляться?

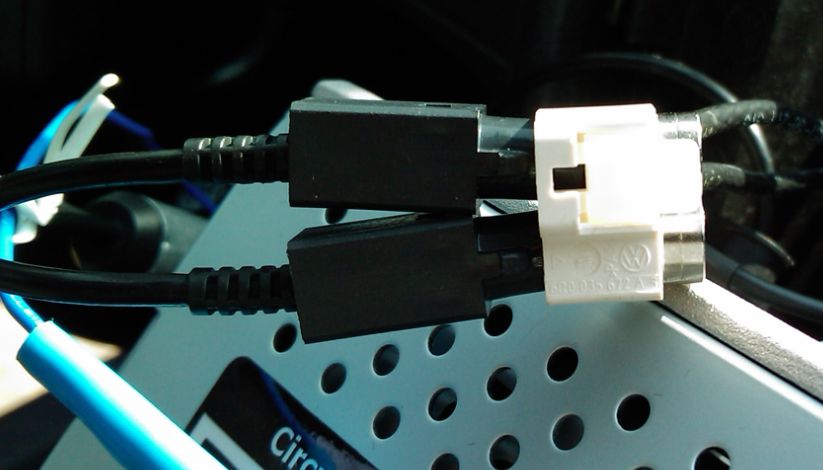

Вот так я его пытался поставить китайский - http://clip2net.com/clip/m22122/1280...-clip-43kb.jpg (не подходил)

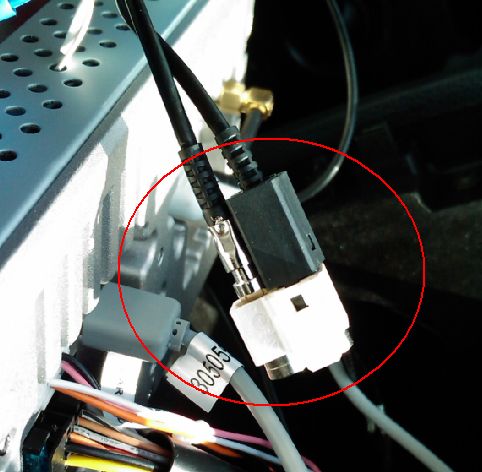

В конце концов подключил таким образом - http://clip2net.com/clip/m22122/1280...-clip-40kb.jpg (сняв корпус одного разъема)
Подключал синий проводок питания, прием улучшился, но все равно остался им недоволен.
Но вот теперь решил сменить переходник и оба купленных не подходят по разъему, можно также разобрать их корпуса, но я боюсь перепутать. Насколько я понимаю, питание от синего проводка идет на одну из антенн машины. Если 12 вольт пойдут на другую антенну?
На штатном разъеме есть маркировки ROKA 04 и ROKA 03
На переходнике с фантомным питаним ROKA 04 и ROKA 01
На руслановском одноочковом ROKA 4
На китайском маркировок нет
Подскажите как быть.
Я использовал Сигнатовский (купленный в Руслане). Прием стал на 4.
Ты поключи переходник к магнитолле и поочередно попробуй вставлять в шатный раъем, где прием будет лучше - тот и оставь
Сегодня с Mr_Lebedev пытались поставить внешний микрофон заднего разъема. Оказалось что ни у Андрюхи не у меня внешний микрофон не включается!!!!! Что за нах.!!! Комрады мож кто пробывал вкрячить????Жаль все таки что задний разъем микрофона не работает. Встроенный конечно на 3 слышимость.
