 Инструкции
| |

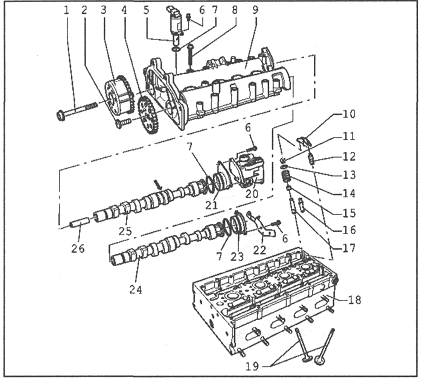

1 Компоненты ГРМ указаны на сопр. иллюстрации.
14.1 Компоненты ГРМ
1 Держатель электропроводки (8 Нм)
2 Болт (10 Нм)
3 Болт (10 Нм + 90°)
4 Болт (8 Нм)
5 Провод к воздушному фильтру
6 Датчик Холла
7 Уплотнительное кольцо
8 Кронштейн
9 Шпильки (6 Нм) для корпуса воздухоочистителя
10 Болт крепления головки цилиндров* (30 Нм +90° + 90°)
11 Роликовое коромысло
12 Опорный элемент
13 Штифты
14 Датчик давления масла (25 Нм)
15 Головка цилиндров
16 Прокладка головки цилиндров *
17 Направляющий палец (20 Нм)
18 Проушина
19 Болт (20 Нм)
20 Постель распределительных валов
21 Толкатель
22 Уплотнительное кольцо*
23 Насос высокого давления со встроенным регулятором давления топлива
* Подлежит обязательной замене
Снятие
Замечание: Распределительные валы помещены в отдельный корпус, называемый постелью распределительных валов, и одновременно исполняющий роль крышки головки цилиндров. Обработка уплотнительных поверхностей постели распределительных валов не допускается.
2 Выключите зажигание и отсоедините провода от аккумуляторной батареи (сначала - отрицательный).
3 Снимите крышку цепи привода ГРМ (см. Раздел 13).
4 Проверните коленчатый вал по часовой стрелке в положение, соответствующее ВМТ поршня первого цилиндра, а затем - на угол 45° против часовой стрелки. Снимите звездочки распределительных валов и цепь привода ГРМ (см. Раздел 11).
5 Снимите клапан EGR (см. Главу 4) и отдайте крепеж корпуса сальника распределительного вала.
6 Разъедините разъем датчика низкого давления топлива.
7 Отдайте крепеж провода массы к постели распределительных валов.
8 Снимите катушки зажигания (см. Раздел 14 Главы 1).
9 Снимите с постели распредели тельных валов направляющую электропроводки с передним жгутом электропроводки.
10 Разъедините разъем и отсоедините линию подачи топлива (стрелки на сопр. иллюстрации) из насоса высокого давления.
14.10 Разъем и линия подачи топлива
11 Снимите направляющую электропроводки (2 на сопр. иллюстрации) и снимите хомут (4) линии высокого давления.
14.11 Направляющая электропроводки и линия высокого давления
12 Отдайте гайки (3 и 1 на иллюстрации 14.11) линии высокого давления. Замечание: Удерживайте резьбовые соединения на насосе и на задней части впускного трубопровода от проворачивания.
13 Разъедините разъем датчика Холла.
14 Вытяните щуп уровня двигательного масла и снимите нижнюю секцию впускного трубопровода (см. Главу 4).
15 Снимите подъемную проушину двигателя.
16 Последовательно выверните болты крепления постели распределительных валов по спирали (снаружи внутрь) и снимите постель распределительных валов.
Установка
17 Очистите головку цилиндров и постель распределительных валов от остатков уплотнительных материалов, следя за тем, чтобы они и другая грязь не попадали внутрь головки.
18 Тщательно очистите уплотняемые поверхности от масла и смазки.
19 Проверните распределительные валы так, чтобы в отверстия в их торцах можно было бы полностью установить контрольный шаблон Т10171 (см. иллюстрацию 11.11). Зафиксируйте шаблон болтом М6.
20 Нанесите тонкий ровный слой герметика VW Dl 88003A1 на чистую уплотняемую поверхность постели распределительных валов.
.png)
14.20 Уплотняемая поверхность постели распределительных валов
21 Удостоверьтесь, что все роликовые коромысла правильно сопряжены с концами клапанов и закреплены на соответствующих опорных элементах.
22 Вверните в головку цилиндров две шпильки М6х80 и, используя их в качестве направляющих, аккуратно наденьте постель распределительных валов на головку цилиндров. Удостоверьтесь, что масло из постели распределительных валов не попало на уплотняемую поверхность головки цилиндров. В противном случае удалите масло.
23 Удостоверьтесь, что постель распределительных валов не перекошена и затяните болты ее крепления с усилием 10 Нм, а затем дотяните их еще на угол 90°. Замечание: Герметик схватывается в течение около 30 минут после установки постели.
24 Дальнейшая установка производится в последовательности, обратной порядку демонтажа компонентов. |
|
|
 |
|
 |
| |
 |
|
 |
