Замечание: Поддон картера должен быть установлен в течение 5 минут после нанесения герметика. Для удобства установки поддона используйте в качестве направляющих две шпильки М6, ввернутых в блок цилиндров.
1 Компоненты системы смазки двигателя указаны на сопр. иллюстрации.

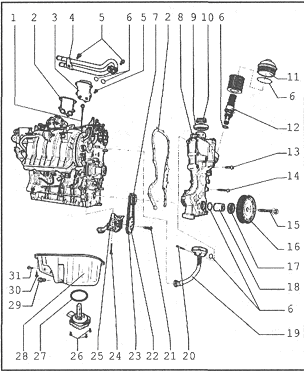

17.1 Компоненты системы смазки двигателя
1 Щуп уровня масла
2 Прокладка* маслоохладителя
3 Маслоохладитель
4 Трубки маслоохладителя
5 Болты (8 Нм)
6 Уплотнительное кольцо*
7 Звездочка привода масляного насоса
8 Крышка цепи
9 Прокладка крышки 10
10 Крышка маслозаливной горловины
11 Крышка масляного фильтра (25 Нм) с перепускным клапаном (2.5 атм)
12 Клапан
13, 14, 20, 26 Болты (10 Нм)
15* Болт крепления шкива 16
16 Шкив коленчатого вала
17 Передний сальник*
18 Втулка подшипника
19 Клапан регулировки давления, с сапуном
21 Болт (10 Нм + 90°)
22 Звездочка масляного насоса
23 Цепь привода масляного насоса
24 Болт (25 Нм)
25 Масляный насос, заменяется только в сборе
27 Датчик уровня и температуры двигательного масла
28 Поддон картера
29 Сливная пробка* (30 Нм), с уплотнением 30 Болты (13 Нм)
31 Болты (45 Нм)
* Подлежит обязательнойзамене
2 Снимите защиту картера двигателя (см. Главу 11).
3 Отдайте крепеж передней секции выпускной трубы к коллектору (см. Главу 4).
4 Разъедините 3-контактный разъем датчика температуры и уровня масла
17.4 Разъем датчика температуры и уровня двигательного масла
5 Спустите двигательное масло (см. Раздел 5 Главы 1).
6 Отдайте крепеж поддона картера двигателя, посаженного на герметик.
7 Снимите поддон, при необходимо сти слегка ударяя по нему молотком с резиновым бойком.
8 Удалите с блока цилиндров и с поддона картера остатки герметика.
9 Очистите от масла и смазки сопрягаемые поверхности поддона картера и блока цилиндров.
10 Нанесите на сопрягаемую поверхность поддона валик герметика D 176 404 А2 диаметром 3 мм, обходя крепежные отверстия с внутренней стороны.
11 Установите поддон в течение 5 минут и слегка затяните все болты его крепления.
12 Затяните болты крепления поддона картера двигателя с усилием 13 Нм.
13 Дайте герметику схватиться, выждав около 30 минут после установки поддона, и только затем заправьте двигатель маслом (см. Раздел 5 Главы 1) |
|
|
 |
|
 |
| |
 |
|
|
