Общая информация
Замечание: В данной главе приводится описание наиболее типичных и важных процедур обслуживания и ремонта двигателей, за исключением, требующих специальных навыков и инструментов, таких как процедуры капитального ремонта двигателя - эти работы следует поручить специалистам автосервиса.
У бензинового двигателя 1.6 л (BSE) распределительный вал приводится от коленчатого вала через зубчатый ремень. Распределительный вал через роликовое коромысло приводит по 2 клапана на каждом цилиндре. Блок и головка цилиндров выполнены из алюминиевого сплава. Вентиляция картера производится через головку цилиндров без применения отдельного трубопровода.
У бензиновых двигателей 1.6 л FSI (BLF/BLP) распределительные валы приводятся цепью, не требующей техобслуживания. Распределительные валы впускных и выпускных клапанов расположены в отдельном корпусе, закрепленном на головке цилиндров, и приводят каждый по 2 клапана каждого цилиндра.
У бензиновых двигателей 2.0 л выпускной распределительный вал приводится от коленчатого вала через зубчатый ремень а впускной распределительный вал от впускного, через роликовую цепь.
1 Бензиновый двигатель FSI 2.0 л
1 Катушка зажигания
2 Распределительный вал выпускных клапанов
3 Распределительный вал впускных клапанов
4 Отклоняющий ролик
5 Поршень
6 Зубчатый ремень
7 Шкив коленчатого вала
8 Поддон картера
9 Коромысло
10 Щуп уровня масла
11 Дроссельная заслонка
12 Верхняя часть впускного трубопровода
13 Контроллер дроссельной заслонки
14 Масляный фильтр
15 Компрессор К/В
Посредством блока управления двигателем, в соответствии с условиями эксплуатации, фазы впускных клапанов непрерывно регулируются с помощью гидравлического лопастного регулятора. Распределительные валы действуют на клапаны через роликовые коромысла с гидравлическими опорными элементами.
У дизельных двигателей 1.9 л и 2.0 л (BKC/BLS и BMP) распределительный вал, находящийся в головке цилиндров, через роликовое коромысло и гидравлические толкатели приводит 8 клапанов, расположенных под углом. Гидравлические толкатели автоматически компенсируют клапанные зазоры. Распределительный вал приводится от коленчатого вала через зубчатый ремень.
Дизельный двигатель ВКР имеет алюминиевую головку поперечного потока с двумя выпускными и двумя впускными клапанами на каждый цилиндр. Клапаны расположены вертикально и приводятся от двух распределительных валов.

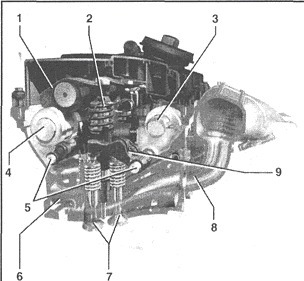

2 ГРМ дизельного двигателя 2.0 л (ВКР)
1 Коромысло привода насосфорсунки
2 Блок насосфорсунки (между клапанами)
3 Распределительный вал впускных клапанов
4 Распределительный вал выпускных клапанов
5 Оси коромысел
6 Выпускной канал
7 Клапаны
8 Впускной канал
9 Коромысло привода клапанов
Балансиры опираются на гидрокомпенсаторы клапанных зазоров. Распределительные валы приводятся через зубчатый ремень от коленчатого вала. При этом распределительный вал выпускных клапанов наряду с управлением выпускными клапанами также осуществляет привод насос-форсунок, расположенных в центре между четырьмя клапанами каждого цилиндра. Распределительный вал впускных клапанов наряду с управлением впускными клапанами осуществляет привод сдвоенного насоса, который с одной стороны подает топливо в насос-форсунки, а с другой стороны создает разрежение для усилителя тормоза.
Подготовительные операции
Перед проведением каких-либо процедур обслуживания двигателя произведите чистку двигательного отсека и наружных поверхностей силового агрегата с применением специального растворителя. Такая обработка позволит избежать попадания грязи внутрь двигателя.
В случае необходимости, определяемой характером предстоящей работы, можно снять капот с целью обеспечения свободы доступа к подлежащим обслуживанию компонентам (см. Главу 11). Во избежание случайного повреждения лакокрасочного покрытия прикрывайте крылья автомобиля специальными чехлами или старыми одеялами.
Чрезмерный расход двигательного масла можно считать сигналом о необходимости проведения проверки состояния поршневых колец, маслоотражательных колпачков и/или направляющих втулок клапанов. Естественно, прежде всего, следует удостовериться, что потери масла не связаны с развитием его внешних утечек. Проверьте компрессию в цилиндрах (см. Раздел 2), чтобы определить общее состояние двигателя. Потеря развиваемой мощности, нарушение стабильности оборотов, чрезмерный шум клапанного механизма и повышенный расход топлива обычно являются достаточно характерными признаками необходимости выполнения капитального ремонта двигателя, в особенности, когда все эти факторы проявляются одновременно. Если выполнение полного спектра настроек не поможет в устранении проблем, единственным выходом из положения будет проведение общих механических работ по восстановлению двигателя.
Капитальный ремонт силового агрегата подразумевает восстановление всех его рабочих параметров до уровня, характерного для нового двигателя. В ходе капитального ремонта в обязательном порядке производится замена поршневых колец и реставрация зеркал цилиндров (проточка и/или хонингование). Обычно выполняется замена коренных и шатунных подшипников коленчатого вала, в случае необходимости может быть произведена проточка и восстановление его шеек. В обязательном порядке выполняется обслуживание клапанов, состояние которых на момент возникновения необходимости в выполнении капитального ремонта двигателя почти наверняка оставляет желать лучшего. Параллельно с проведением общего ремонта силового агрегата обычно производится также восстановительный ремонт стартера и генератора. Замечание: Такие критичные компоненты системы, как шланги, приводные ремни и термостат при проведении капитального ремонта двигателя должны в обязательном порядке заменяться новыми. Кроме того, следует внимательно проверить состояние радиатора (см. Главу 3). В случае выявления признаков развития утечек или нарушения проходимости радиатор следует заменить. Не забудьте также проверить состояние масляного насоса.
Капитальный ремонт двигателя вовсе не требует от исполнителя высокой профессиональной подготовки, однако отнимает достаточно много времени. Следует спланировать отказ от пользования автомобилем на срок не менее двух недель, в особенности при необходимости обращения за помощью в механическую мастерскую с целью выполнения отдельных восстановительных работ.
Большая часть работ может быть выполнена с применением обычного набора слесарного инструмента, однако некоторые из проверок по определению пригодности отдельных компонентов к дальнейшему использованию требуют применения прецизионного измерительного оборудования. В сомнительных ситуациях обращайтесь за помощью к специалистам СТО. Замечание: Не забывайте, что решающим фактором в вопросе о целесообразности выполнения капитального ремонта двигателя является состояние блока его цилиндров. Часто дешевле и надежнее оказывается заменить изношенный двигатель восстановленным.
В заключение можно заметить, что все усилия по выполнению восстановительного ремонта изношенных компонентов окажутся потраченными впустую при небрежном отношении к требованию соблюдения чистоты при сборке агрегата |
|
|
 |
|
 |
| |
 |
|
 |
