Процедура снятия и установки зубчатого ремня двигателя BSE аналогична подобной процедуре, приведенной для двигателя BLR (см. Раздел 22). Здесь приводится только иллюстрация, представляющая сборку привода ГРМ.

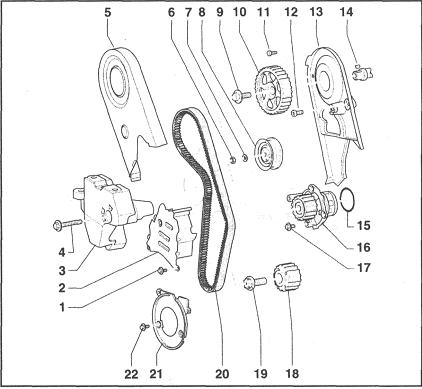

7.1 Сборка привода ГРМ двигателя BSE
1,11,22 Болт (10 Нм), при затягивании нанесите на резьбу средство для фиксации
2 Центральная крышка зубчатого ремня
3 Опора двигателя
4 Болт (45 Нм)
5 Верхняя крышка зубчатого ремня верхняя
6 Гайка крепления ролика 8 (23 Нм)
7 Шайба
8 Полуавтоматический натяжной ролик
9 Болт (100 Нм)
10 Зубчатое колесо распределительного вала
12 Болт (23 Нм), при затягивании нанесите на резьбу средство для фиксации
13 Задняя крышка зубчатого ремня
14 Шпонка фиксации зубчатого колеса 10
15 Уплотнительное кольцо*
16 Водяной насос
17 Болт крепления водяного насоса (15 Нм)
18 Зубчатое колесо коленчатого вала, при установке следите за чистотой посадочной поверхности
19 Болт* (90 Нм + 90°)
20 Зубчатый ремень
21 Нижняя крышка зубчатого ремня
* После снятия подлежит замене
