Замечание: Если снимаемый ремень предполагается использовать в дальнейшем, предварительно следует пометить направление его движения, и устанавливать в соответствии с этой меткой. Установка ремня в противоположном направлении повышает его износ при работе или может привести к разрушению ремня.
Замечание: Приведенное ниже описание относится также к дизельным двигателям и бензиновым двигателям 2.0 л.
Снятие
1 Компоненты установки ремня привода вспомогательных агрегатов приведены на сопр. иллюстрации.

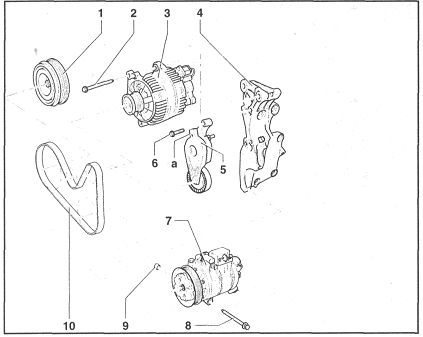

9.1 Компоненты установки ремня привода вспомогательных агрегатов (на примере дизельного двигателя)
1 Шкив коленчатого вала
2, 6, 8 Болт (25 Нм)
3 Генератор
4 Кронштейн крепления генератора и компрессора К/В
5 Натяжитель ремня с выступом (а) под ключ для ослабления натяжения
7 Компрессор К/В
9 Проставочная втулки
10 Ремень
2 Снимите защиту картера (см. Главу 11).
3 На дизельном двигателе снимите переднюю секцию правого локера (см. Главу 11) и топливный фильтр, отсоединив от него трубопроводы (см. сопр. иллюстрацию) и сняв с опоры двигателя.
9.3 Соединение топливных линий с фильтром
4 Пометьте направление вращения клинового ремня.
5 Ослабьте натяжение ремня, потянув натяжитель за выступ (а на иллюстрации 9.1) рожковым ключом по направлению часовой стрелки.
6 Поверните натяжитель так, чтобы его можно было зафиксировать при помощи специального стержня (см. сопр. иллюстрации), пруткового ключа или сверла.
9.6а Фиксация натяжителя на бензиновых двигателях
9.6b Фиксация натяжителя на дизельных двигателях
7 Снимите приводной ремень, запомнив схему его прокладки.
Установка
8 Уложите ремень на шкивы и ролик натяжителя, начиная со шкива коленчатого вала и заканчивая шкивом генератора (на двигателях, кроме ВКР) или шкивом компрессора К/В (на дизельном двигателе ВКР). Схема прокладки ремня приведена на сопр. иллюстрации.
9.8 Прокладка ремня при наличии компрессора кондиционера
9 Немного поверните натяжитель по направлению часовой стрелки, выньте удерживающий его стержень и отведите натяжитель назад.
10 Проверьте правильность положения ремня на всех шкивах.
11 На дизельном двигателе установите переднюю секцию локера и топливный фильтр.
12 Установите защиту картера (см. Главу 11). |
|
|
 |
|
 |
| |
 |
|
 |
